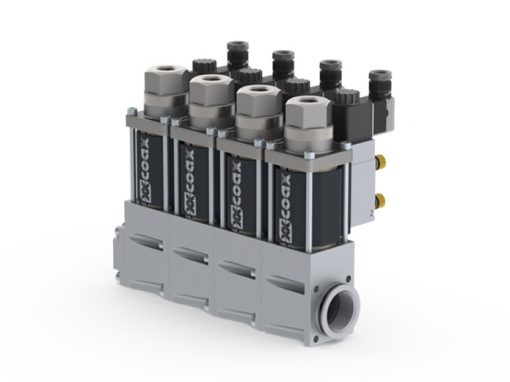

Coax VMK 10 moduuli

10 mm / kierre / 0 – 100 bar / 2,5 m3/h

Kuvaus

ominaisuudet

liitännätkierteet G 1/4 – G 3/4
toimintoNC
painealue0-16 / 0-40 / 0-64 / 0-100 bar
KV-arvo2,5 /h (>64 bar = 2,1 /h)
väliainekaasut  nesteet  korkea viskositeetti  rasvamaiset  liimat  epäpuhtaat
virtaussuuntaA -> B kuten merkitty
sykliaika680 1/min
kytkentäaikaavautuminen 30-3000 ms
sulkeutuminen 50-3000 ms
väliaineen lämpötila60 °C suoraan asennettu ohjausventtiili
ulkoinen lämpötila50 °C suoraan asennettu ohjausventtiili
paino1,7 kg
nimellisjänniteUn 24 V DC
Un 230 V 40-60 Hz AC
suojausIP65 (P54) DIN 40 050
tehollinen suhteellinen käyttöaikaED 100%

Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
