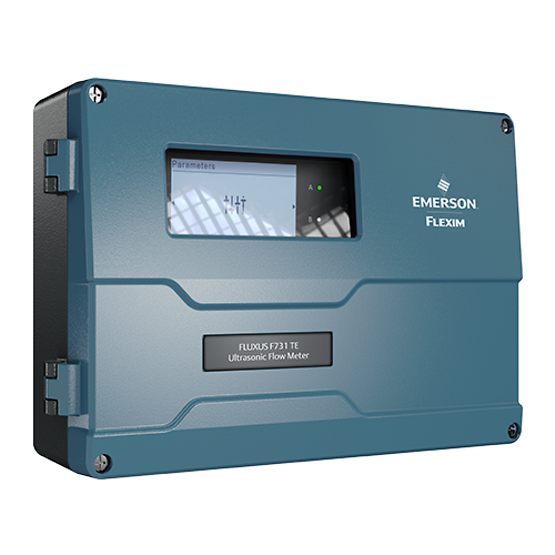

Flexim FLUXUS F731 TE ultraäänivirtausmittari

Flexim FLUXUS F731 TE on suunniteltu erityisesti lämmitys- ja jäähdytysjärjestelmien lämpöenergian mittaukseen. Laite mittaa virtaaman ja lämpötilat sekä laskee lämpöenergian – kaikki yhdellä laitteella. Laskenta tehdään EN 1434 -lämpöenergiamittaristandardin mukaisesti, ja F731 TE mittaa tilavuusvirran ulkopuolisesti clamp-on-ultraääniantureillaan ilman putkeen kajoamista.

Samanaikaisesti lämpötila-anturit seuraavat järjestelmän meno- ja paluulinjojen lämpötiloja joko ulkopuolisilla clamp-on-lämpötila-antureilla tai putkeen asennettavilla upotusantureilla. Laite voidaan varustaa kahdella mittauskanavalla, jolloin se mittaa kahta putkea samanaikaisesti ja mahdollistaa kokonaisvaltaisen valvonnan sekä tarkan mittaustuloksen.

Väliaine: Vesi, vesi–glykoliseokset, tyypilliset lämmönsiirtonesteet
Tarkkuus: Mittausjärjestelmän epävarmuus (tilavuusvirta): ±0,3 % lukemasta ±0,005 m/s
     Mittauspisteen epävarmuus (tilavuusvirta): ±1 % lukemasta ±0,005 m/s
Toistettavuus: 0,15 % lukemasta ±0,005 m/s
Mittauskanavat  Enintään 2
Mittausalue  Virtausnopeusalue: 0,01…25 m/s
Hyväksynnät / sertifioinnit: FM Class I Div 2, ATEX/IECEx Zone 2
Syöttöjännite: 90–264 V AC, 11–32 V DC
Putkikoko: 6…6500 mm
Painealue  –
Lämpötila-alue (väliaine): −40…+240 °C
Lähdöt: 4–20 mA (aktiivinen/passiivinen), 4–20 mA HART® (aktiivinen/passiivinen)
    pulssi/taajuus/binääri
Tulot: Lämpötila, 4–20 mA (aktiivinen/passiivinen
