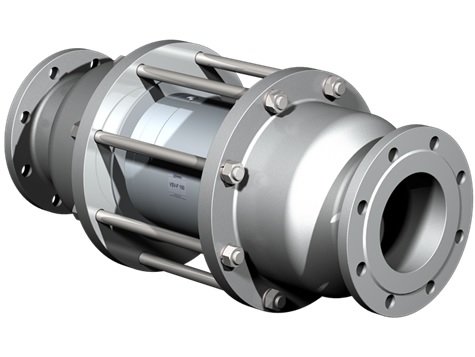

Coax VSV-F 150

ulkoisesti ohjattu 2/2-koaksiaaliventtiili

150 mm / laippa / 0 – 40 bar / 274 m3/h

Kuvaus

ominaisuudet

liitännätlaipat PN 16/40
toimintoNC
painealue0-16 / 0-40 bar
KV-arvo274,0 /h
väliainekaasut  nesteet  korkea viskositeetti  rasvamaiset  liimat  epäpuhtaat
virtaussuuntaA -> B kuten merkitty
sykliaika20 1/min
kytkentäaikaavautuminen 600-3000 ms
sulkeutuminen 600-3000 ms
väliaineen lämpötila60 °C suoraan asennettu ohjausventtiili
ulkoinen lämpötila50 °C suoraan asennettu ohjausventtiili
paino87,0 kg
nimellisjänniteUn 24 V DC
Un 230 V 40-60 Hz AC
suojausIP65 (P54) DIN 40 050
tehollinen suhteellinen käyttöaikaED 100%

Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.

Coax_VSV-F 150_datasheet_FIN
