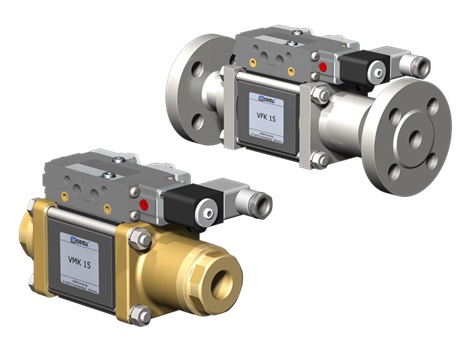

Coax VMK / VFK 15

ulkoisesti ohjattu 2/2-koaksiaaliventtiili

15 mm / kierre, laippa / 0 – 100 bar / 5,7 m3/h

Kuvaus

ominaisuudet

liitännätkierteet G 3/8 – G 3/4
laipat PN 16/40/100
toimintoNC
painealue0-16 / 0-40 / 0-64 / 0-100 bar
KV-arvo5,7 /h
väliainekaasut  nesteet  korkea viskositeetti  rasvamaiset  liimat  epäpuhtaat
virtaussuuntaA -> B kuten merkitty
sykliaika200 1/min
kytkentäaikaavautuminen 50-3000 ms
sulkeutuminen 50-3000 ms
väliaineen lämpötila60 °C suoraan asennettu ohjausventtiili
ulkoinen lämpötila50 °C suoraan asennettu ohjausventtiili
painoVMK 3,4 kg
VFK 5,0 kg
nimellisjänniteUn 24 V DC
Un 230 V 40-60 Hz AC
suojausIP65 (P54) DIN 40 050
tehollinen suhteellinen käyttöaikaED 100%

Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.

Coax_VMK-VFK 15_datasheet_FIN
