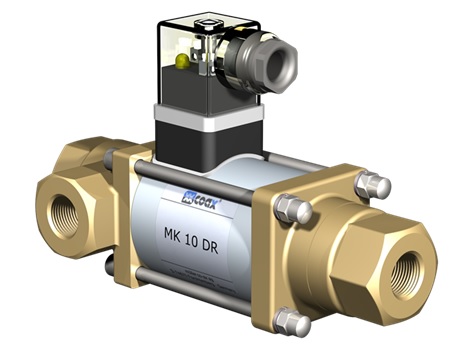

Coax MK 10 DR
suoraohjattu 3/2-koaksiaaliventtiili
10mm / kierre / 0 – 25 bar / 2,6 m3/h
Osastot: Coax-venttiilit vedylle, Suoraohjattu 3/2 -koaksiaaliventtiili, Suoraohjattu 3/2 -koaksiaaliventtiili, VENTTIILIT Avainsanat tuotteelle 3/2 venttiili, Suoraohjattu 3/2 -koaksiaaliventtiili
Kuvaus
ominaisuudet
| liitännät | kierteet G 1/4 – G 3/4 |
| toiminto | NC |
| painealue | 0-16 / 0-25 bar A -> B max. 25 bar B -> A max. 16 bar A -> C max. 25 bar C -> A max. 25 bar |
| KV-arvo | 2,6 m³/h |
| väliaine | kaasut nesteet epäpuhtaat |
| virtaussuunta | kts. painealue |
| sykliaika | 200 1/min |
| kytkentäaika | avautuminen 40 ms sulkeutuminen 25 ms |
| väliaineen lämpötila | DC -10 °C — +80 °C AC -10 °C — +80 °C |
| ulkoinen lämpötila | DC -10 °C — +80 °C AC -10 °C — +80 °C |
| paino | 2,2 kg |
| nimellisjännite | Un 24 V DC Un 230 V 40-60 Hz AC |
| toiminta | DC tasavirtakela AC tasavirtakela integroidulla tasasuuntaajalla |
| eristysluokka | H 180 °C |
| suojaus | IP65 |
| tehollinen suhteellinen käyttöaika | ED 100% |
| liitännät | pistoke DIN EN 175301-803, muoto A, 4 asentoa x 90°, kaapelin halkaisija 6-8 mm M12x1 pistoke DESINA / VDMA |
Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
