SCHMIDT virtausanturi SS23.700
SS 23.700 Ex mittaa virtausnopeuden sekä väliaineen lämpötilan alueella −20…+120 °C. Anturia voidaan käyttää pienissä putkissa alkaen koosta DN40 ja anturin pituus voi olla enintään 600 mm, jolloin tilavuusvirran mittaus onnistuu myös suurissa kanavissa ja ilmakanavistoissa. Anturi soveltuu käyttöön aina 16 bar asti.
• “Heavy-duty”-sovelluksiin
• Kaksipiikkinen anturipää, anturielementit täysin kapseloitu ruostumattomaan teräkseen
• Ilmalle ja muille kaasuille vaativiin olosuhteisiin (aggressiivisia komponentteja sisältävä väliaine, likaantuminen, korkea kosteus)
• Virtaus- ja lämpötilasignaali
• Anturin pituus 250 tai 600 mm
• Etäanturi valinnaisena
• Mittausalueet 0…10 m/s – 0…220 m/s, erikoismittausalue
• Kaasukohtainen säätö eri kaasuille valinnaisena
• Pulssilähtö
• PWIS-vaatimusten mukainen (PWIS-conform) valinnaisena
• Paineenkesto enintään 16 bar
• Lämpötila-alue −20…+120 °C
• ATEX (valinnainen):
– Kaasut, vyöhyke 2: II 3G Ex ec ic IIC T4 Gc
– Pöly, vyöhyke 22: II 3D Ex ic tc IIIC T135 °C Dc
Kuvaus

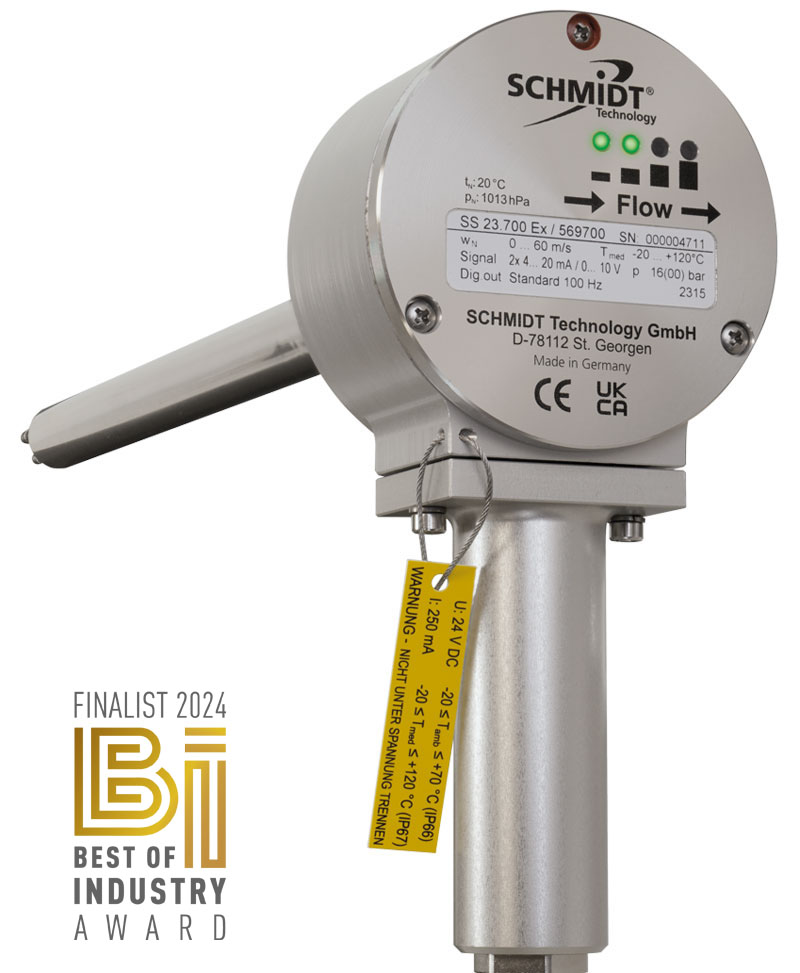

SCHMIDT®-virtausanturi SS 23.700 Ex on erinomainen ratkaisu erittäin vaativiin teollisiin sovelluksiin. Sitä voidaan käyttää monipuolisesti esimerkiksi paineilman valvontaan, kaasun seurantaan prosessipolttimilla, kaasunkulutuksen mittaukseen ja moniin muihin kohteisiin.

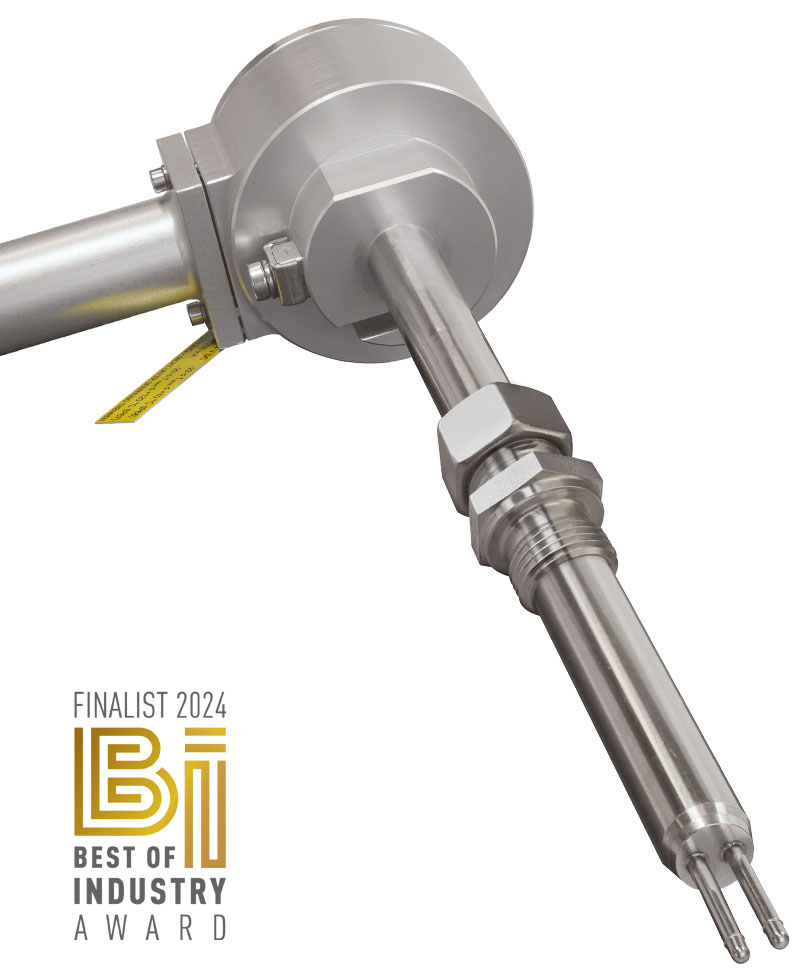

Kaksipiikkinen anturipää on suunniteltu erityisesti niin sanottuihin “heavy-duty”-käyttökohteisiin. Anturielementit on täysin kapseloitu ruostumattomaan teräkseen, minkä ansiosta ne soveltuvat ihanteellisesti erittäin rasittaviin olosuhteisiin. Anturi kestää myös aggressiivisia väliaineita.
SS 23.700 Ex mittaa virtausnopeuden sekä väliaineen lämpötilan alueella −20…+120 °C. Anturia voidaan käyttää pienissä putkissa alkaen koosta DN40 ja anturin pituus voi olla enintään 600 mm, jolloin tilavuusvirran mittaus onnistuu myös suurissa kanavissa ja ilmakanavistoissa. Anturi soveltuu käyttöön aina 16 bar asti.
Asennus on erittäin helppoa: anturi kierretään paikalleen mukana toimitettavalla puristusliittimellä, suunnataan kaasun virtaussuuntaan ja keskitetään putkeen, kytketään sähköisesti – ja laite on käyttövalmis.
SS 23.700 Ex toimii ilman liikkuvia osia, eikä mittausperiaatteen vuoksi ajautuminen tai ikääntyminen ole merkittävä tekijä. Tämä minimoi huoltotarpeen. Jos puhdistus joskus on tarpeen, se voidaan tehdä helposti ja useilla eri tavoilla – juuri kuten “heavy-duty”-anturin kuuluukin.
• “Heavy-duty”-sovelluksiin
• Kaksipiikkinen anturipää, anturielementit täysin kapseloitu ruostumattomaan teräkseen
• Ilmalle ja muille kaasuille vaativiin olosuhteisiin (aggressiivisia komponentteja sisältävä väliaine, likaantuminen, korkea kosteus)
• Virtaus- ja lämpötilasignaali
• Anturin pituus 250 tai 600 mm
• Etäanturi valinnaisena
• Mittausalueet 0…10 m/s – 0…220 m/s, erikoismittausalue
• Kaasukohtainen säätö eri kaasuille valinnaisena
• Pulssilähtö
• PWIS-vaatimusten mukainen (PWIS-conform) valinnaisena
• Paineenkesto enintään 16 bar
• Lämpötila-alue −20…+120 °C
• ATEX (valinnainen):
– Kaasut, vyöhyke 2: II 3G Ex ec ic IIC T4 Gc
– Pöly, vyöhyke 22: II 3D Ex ic tc IIIC T135 °C Dc
