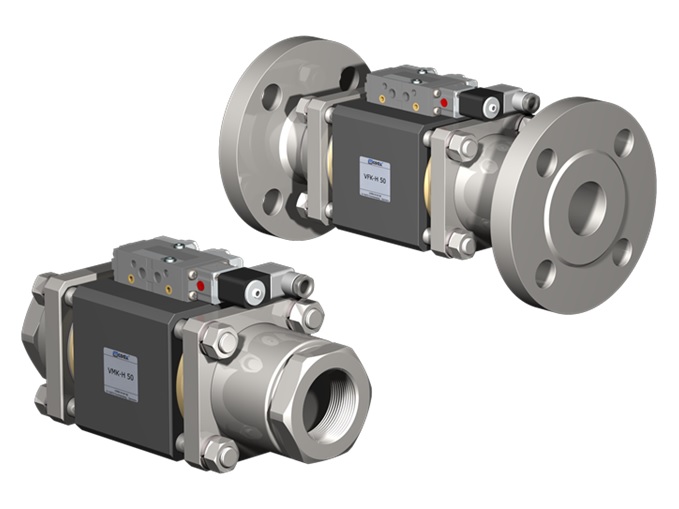

Coax VMK-H / VFK-H 50
korkean painealueen koaksiaaliventtiili
50 mm / kierre, laippa / 0 – 200 bar / 43 m3/h
Kuvaus
ominaisuudet
| liitännät | kierteet G 2 laipat PN 160/250 |
| toiminto | NC |
| painealue | 0-200 bar |
| KV-arvo | 43,0 m³/h |
| väliaine | kaasut nesteet korkea viskositeetti rasvamaiset liimat epäpuhtaat |
| virtaussuunta | A -> B kuten merkitty |
| sykliaika | 100 1/min |
| kytkentäaika | avautuminen 100-3000 ms sulkeutuminen 100-3000 ms |
| väliaineen lämpötila | 60 °C suoraan asennettu ohjausventtiili |
| ulkoinen lämpötila | 50 °C suoraan asennettu ohjausventtiili |
| paino | VMK-H 12,3 kg VFK-H 18,7 kg |
| nimellisjännite | Un 24 V DC Un 230 V 40-60 Hz AC |
| suojaus | IP65 (P54) DIN 40 050 |
| tehollinen suhteellinen käyttöaika | ED 100% |
Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
