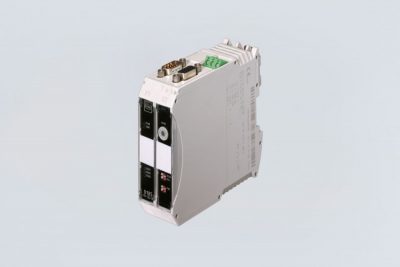

Stahl 9185/11 Kenttäväyläerotin
Sarjan 9185/11 kenttäväyläerottimet toimivat rajapintana luonnostaan turvallisten ja ei-luonnostaan turvallisten PROFIBUS DP -segmenttien, Modbus RTU -segmenttien ja muiden vastaavien kenttäväyläsegmenttien välillä. Nämä laitteet erottavat galvaanisesti luonnostaan turvalliset väyläliitännät (RS-422/RS-485) ei-luonnostaan turvallisista liitännöistä (RS-232, RS-422 tai RS-485).
• Yksinkertainen, etupäässä tehtävä parametrointi
• Bitinpäivitystoiminto parantaa signaalin laatua
• Säädettävät siirtonopeudet 1,2 kbit/s ja 1,5 Mbit/s välillä – automaattisesti PROFIBUS DP:n kanssa
• Ex i -kenttäliitäntä -
Stahl 9185/12 Kenttäväyläerotin
Sarjan 9185/12 kenttäväyläerotinta käytetään tiedonsiirtosignaalien siirtämiseen galvaanisen erotuksen jälkeen. Se estää kompensointivirrat ja suojaa helposti vaurioituvia päätelaitteita transienttikytkennältä varmistaen siten häiriöttömän signaalinsiirron R.STAHL PROFIBUS DP-, Modbus RTU- ja ServiceBus-väylillä. RS-232-liitäntä mahdollistaa tietokoneen liittämisen.
• Yksinkertainen, etupäässä tapahtuva parametrointi
• Bitinpäivitystoiminto parantaa signaalin laatua
• Säädettävät siirtonopeudet 1,2 kbps:n ja 1,5 Mbps:n välillä – automaattisesti PROFIBUS DP:n kanssa
• Ei-Ex i -kenttäliitäntä -

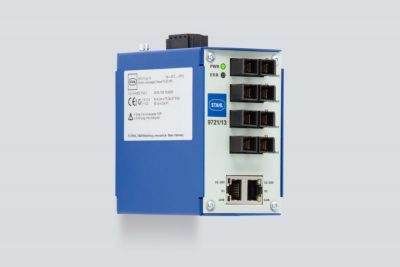

Stahl 9721 -sarjan verkkokytkin
Verkkokytkintä 9721 käytetään sähköisten Ethernet-verkkojen (TX) ja valokuitukaapeleihin (FX) perustuvien verkkojen linkittämiseen. Valokuitukaapelit on suunniteltu käytettäväksi vaarallisilla alueilla tilaluokissa 0, 1, 2, 20, 21 ja 22 ”Ex op is” -suojaustyypillä (IEC/EN 60079-28). Siksi perinteisiä valokuitukaapeleita voidaan käyttää myös vaarallisilla alueilla, ja ne voidaan kytkeä ja irrottaa käytön aikana (eli hot swap). Yleisessä kytkimessä on 2 TX-porttia ja 4 FX op is -porttia. Voidaan tarjota redundantti virtalähde. Yhteensopiva seuraavien kanssa: R. STAHL IS1+ Remote I/O, HMI ja IP-kamerat
• Jopa neljän luonnostaan turvallisen ”op is” -kuituoptisen kaapelin käyttöön standardin IEC 60079-28 mukaisesti
• 100 Mbit/s teollisuus-Ethernetille
• Siirtoetäisyys jopa 5 km (monitila) tai jopa 30 km (yksitila)
• Laajennettu lämpötila-alue -30 – +70 °C
• Varastettu virransyöttö
• Asennus tilaluokkaan 2 tai turvallisille alueille -

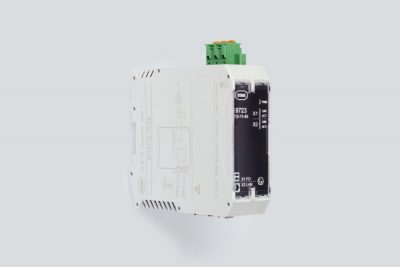

Stahl 9723 -sarjan mediamuunnin
• Luonnostaan turvalliseen 4-johtimiseen Ethernet 100BASE-TX-IS -verkkoon tilaluokassa1
• Luokan 1 valokuitukaapeleille (IEC 60825-1) tilaluokassa1
• Tukee 100 Mbit/s Ethernet-tiedonsiirtoa
• Tiedonsiirtoalue jopa 2 km (monitila) / 30 km (yksitila)
• Helppo käyttöönotto, ei vaadi konfigurointia
• Asennus tilaluokkiin 1, 2 tai turvallisille alueille -
Stahl 9740 Ethernet-APL -kenttäkytkin, vyöhyke 1
Sarjan 9740 Ethernet-APL-kenttäkytkimet on tarkoitettu luonnostaan turvallisten ”2-WISE”-kenttälaitteiden liittämiseen ylemmän tason 4-johtimisiin Ethernet-verkkoihin ja niiden luonnostaan turvallisen virransyöttöön. Kenttäkytkimet voidaan asentaa vyöhykkeelle 1. Ethernet-APL-kenttäkytkimien integroidut diagnostiikkatoiminnot helpottavat ja nopeuttavat käyttöönottoa ja vianmääritystä huomattavasti.
• 16 Ethernet-APL- tai PROFIBUS PA -kenttälaitteen käyttö (PA-välityspalvelin, vain 9740/12-16-40)
• Kaikki luonnostaan turvalliset ”ia”-haarat (2-WISE) porttiprofiililla A tai A+B (vain 9740/12-16-00)
• Käyttö 100BASE-TX:n (vyöhykkeet 1, 2) ja valinnaisesti 100BASE-FX:n (vyöhyke 2) kanssa
• Redundantti apuvirtalähde ja kattava diagnostiikka
• Verkkopalvelin ja integroitu paikallinen näyttö
• Asennus vyöhykkeelle 1 -
Stahl 9740 Ethernet-APL -kenttäkytkin, vyöhyke 2
Sarjan 9740 Ethernet-APL-kenttäkytkimet on tarkoitettu luonnostaan turvallisten ”2-WISE”-kenttälaitteiden liittämiseen korkeamman tason 4-johtimisiin Ethernet-verkkoihin ja niiden luonnostaan turvallisen virransyöttöön. Kenttäkytkimet voidaan asentaa vyöhykkeelle 2. Ethernet-APL-kenttäkytkimien integroidut diagnostiikkatoiminnot helpottavat ja nopeuttavat käyttöönottoa ja vianmääritystä huomattavasti.
• 16 Ethernet-APL- tai PROFIBUS PA -kenttälaitteen käyttö (PA-välityspalvelin, vain 9740/13-16-41)
• Kaikki luonnostaan turvalliset ”ia”-haarat (2-WISE) porttiprofiililla A tai A+B (vain 9740/13-16-01)
• Käyttö 100BASE-TX:n (vyöhykkeet 1, 2) ja valinnaisesti 100BASE-FX:n (vyöhyke 2) kanssa
• Redundantti apuvirtalähde ja kattava integroitu diagnostiikka
• Asennus vyöhykkeelle 2 -

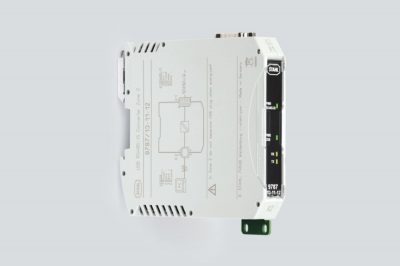

Stahl 9787 USB RS485 -muunnin tilaluokkiin 1 ja 2
USB RS485 -muuntimia käytetään USB-liitännän muuntamiseen RS485-liitännäksi. Versiosta riippuen USB-liitäntää ja/tai RS-485:tä voidaan käyttää luonnostaan turvallisessa kokoonpanossa (USB-IS tai RS485-IS, PI-standardin mukaisesti). Ihanteellinen 9442-suorittimen IS1+ USB ServiceBus -väylän muuntamiseen RS485-kenttäväyläksi.
• Luotettava, kaksisuuntainen muunnos USB:stä RS485:een
• Versiot, joissa on Ex i USB- ja/tai Ex i RS485 -liitäntä
• Virransyöttö USB-portin kautta
• LED-tilanilmaisimet
• Erittäin häiriönkestävä
• Laajennettu lämpötila-alue -40 – +75 °C
• Asennus tilaluokkiin 1 ja 2 -
Stahl 9260 Ex-erotin
Sarjan 9260 Ex-erotinta voidaan käyttää kaksijohtimisten lähettimien tai luonnostaan turvallisten mA-lähteiden, kuten 4-johtimisten lähettimien, luonnostaan turvalliseen käyttöön. Laite mahdollistaa HART-signaalien lähettämisen molempiin suuntiin. Valikoimaan kuuluu yksi- ja kaksikanavaisia laitteita sekä versio signaalin monistamiseen.
• Yleiskäyttöinen 2-johtimisille lähettimille ja mA-lähteille (4-johtiminen lähetin)
• Kapea muotoilu – 12,5 mm leveä – yksi- ja kaksikanavaisille versioille
• Voidaan käyttää jopa SIL 2 -turvallisuustasoille (IEC/EN 61508) asti -
Stahl 9265 Ex i -erotin
Sarjan 9265 Ex i -erotinta käytetään säätöventtiilien, l/p-muuntimien ja indikaattoreiden luonnostaan turvalliseen käyttöön. Ne lähettävät päällekkäisiä HART-tiedonsiirtosignaaleja molempiin suuntiin. Tulo, lähtö ja aputeho on erotettu galvaanisesti toisistaan. Kaksikanavaisissa versioissa kaksi kanavaa on erotettu galvaanisesti toisistaan.
• Kompakti yksi- tai kaksikanavainen Ex i -lähtöerotustoistin
• Kapea muotoilu säästää tilaa – vain 12,5 mm leveä
• Käytettäväksi jopa SIL 2 -tasolla (IEC/EN 61508)
