SCHMIDT LED-näyttö MD 10.010 / MD 10.015
Anturit on asennettava metrologian määrittelemiin mittauspaikkoihin. Käytännössä anturin oma näyttö ei usein ole kovin hyödyllinen, koska sitä ei voida helposti havaita tai se ei ole nähtävissä kauempaa. Sen sijaan paikallinen näyttö anturin läheisyydessä on monesti tarpeellinen. On tärkeää, että myös lasketut mitta-arvot, kuten m³/h tai kokonaiskertymät, näytetään ja välitetään edelleen analogisena lähtösignaalina.

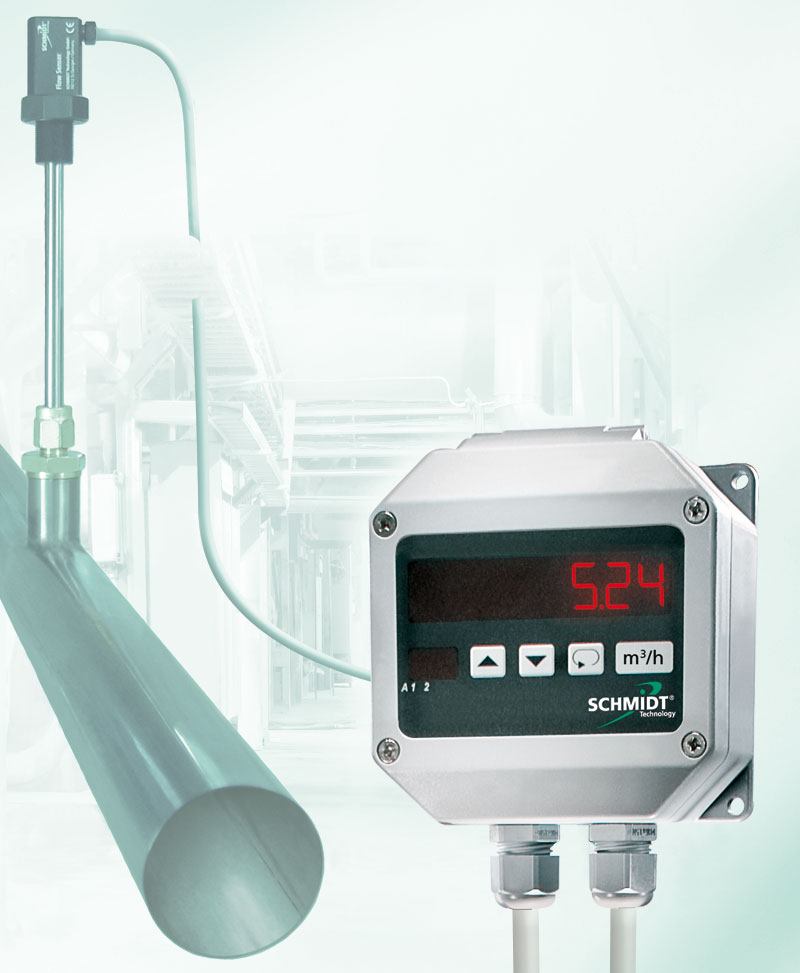

SCHMIDT® LED -näytöt MD 10.010 ja MD 10.015 täyttävät nämä vaatimukset erinomaisesti. Ne on suunniteltu suurikokoisiksi seinänäytöiksi ja voidaan asentaa mihin tahansa helposti saavutettavaan paikkaan. Analogiset tulosignaalit skaalataan yhden (MD 10.010) tai kahden anturin (MD 10.015) mukaan ja näytetään. Lisäksi laite tuottaa galvaanisesti erotetun analogilähdön, josta saadaan ulos analoginen arvo (4–20 mA tai 0–10 V). Mitta-arvojen perusteella voidaan myös määrittää kytkentäpisteitä, jotka annetaan ulos suoraan kahden releen kautta.
Virransyöttö voidaan toteuttaa joko verkkovirralla tai 24 V DC:llä liitetyt anturit saavat käyttövirtansa suoraan LED-näytöltä.
Kuvaus
Anturit on asennettava metrologian määrittelemiin mittauspaikkoihin. Käytännössä anturin oma näyttö ei usein ole kovin hyödyllinen, koska sitä ei voida helposti havaita tai se ei ole nähtävissä kauempaa. Sen sijaan paikallinen näyttö anturin läheisyydessä on monesti tarpeellinen. On tärkeää, että myös lasketut mitta-arvot, kuten m³/h tai kokonaiskertymät, näytetään ja välitetään edelleen analogisena lähtösignaalina.
SCHMIDT® LED -näytöt MD 10.010 ja MD 10.015 täyttävät nämä vaatimukset erinomaisesti. Ne on suunniteltu suurikokoisiksi seinänäytöiksi ja voidaan asentaa mihin tahansa helposti saavutettavaan paikkaan. Analogiset tulosignaalit skaalataan yhden (MD 10.010) tai kahden anturin (MD 10.015) mukaan ja näytetään. Lisäksi laite tuottaa galvaanisesti erotetun analogilähdön, josta saadaan ulos analoginen arvo (4–20 mA tai 0–10 V). Mitta-arvojen perusteella voidaan myös määrittää kytkentäpisteitä, jotka annetaan ulos suoraan kahden releen kautta.
Virransyöttö voidaan toteuttaa joko verkkovirralla tai 24 V DC:llä liitetyt anturit saavat käyttövirtansa suoraan LED-näytöltä.
